شرکت ایلماز ترکیه یکی از معتبر ترین و معروق ترین کارخانه های تولید کننده دستگاه الات برش و مونتاژ درب پنجره آلومینویم در سطح دنیا می باشدکه یکی از معروف ترین تولیدات شرکت ایلماز دستگاه های فرز کپی که شامل FR220 ، FR221 ، FR222، FR223 ،FR225 ،FR226 می باشد .
دستگاه کپی فرز

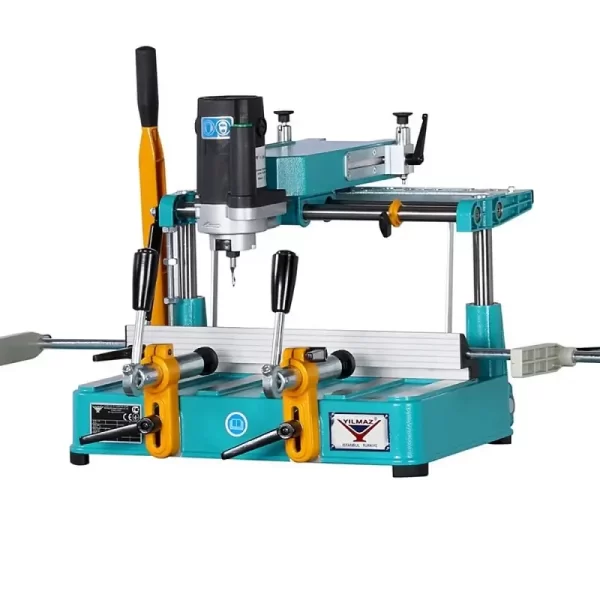

دستگاه FR222 ایلماز یا همان دستگاه فرز کپی یکی از دستگاه های مخصوص تولید درب و پنجره آلومینیوم می باشد.
در تولید پنجرهای آلومینیومی لولایی و کشویی بعد از برش پروفیل با دستگاه برش تک سر ایلماز جهت جاگذاری دستگیره پنجره و یا قفل در بایستی شیار و سوراخی در سطح مقطع پروفیل ایجاد نمود که جهت ایجاد این شیار ها نیاز به دستگاه کپی فرز ایلماز دارد
دستگاه کپی فرز FR222 ایلماز که به صورت دستگاه تک فاز بوده و مته مخصوص جهت ایجاد سوراخ و شیار روی خود دارد
دستگاه فرزکپی به دو صورت FR222 بدون کابین FR223 کابین دار میباشد که در اکثر کارگاه های تولید درب پنجره از نوع FR222 استفاده میشود.
نحوه کار کرد دستگاه FR222
- نحوه کار دستگاه فرز کپی بدین گونه می باشد که شابلن مخصوصی در قسمت بالای دستگاه تعبیه گردیده
در این شابلن سوراخ های مخصوصی جهت شیار در سطح مقطع پروفیل نسبت به دستگیره درب و پنجره و قفل درب چاک های لازم تعبیه گردیده است
- نحوه کار دستگاه کپی فرز بدین گونه میباشد پروفیل آلومینیوم مابین فک های نگهدارنده و قسمت روتور دستگاه قرار می گیرد
و قسمت روتور یا همان مته دستگاه از سمت بالا بطرف پایین حرکت کرده و با گردش مته کپی فرز مطابق شابل در روی دستگاه
نسبت به ایجاد سوراخ و شیار برای جایگذاری دستگیره نسبت به برش پروفیل اقدام می کند
- سرعت گردش مته فرز قسمت روتر 1000 دوردردقیقه میباشد که امکان ایجاد سوراخ و شیار درهر نوع سطح مقطع پروفیل را به وجود می آورد
سری دستگاه های کپی فرز (شیار زن) شرکت ایلماز ترکیه:
