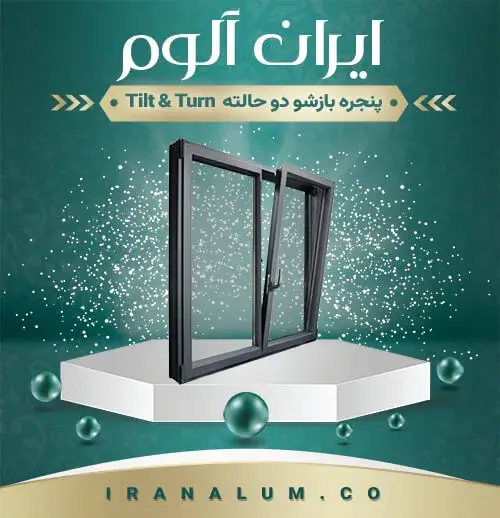

بازشو دو حالته Tilt & Turn پنجره دوحالته - ایران آلوم

سیستم یراق باز شو دو حالته Tilt & Turn

بازشو دو حالته Tilt & Turn یک کلمه دانمارکی به معنی کج کردن (Tilt) و کلمه دانمارکی به معنی چرخش و دور زدن(Turn)

مفهوم کلی از پنجره بازشو دوحلته Tilt & Turn یعنی این که باید چرخش پیدا کند و کج شود

اسامی نام های دیگیر بازشو دوحالته بازشو مهندسی 2 جهت بازشو ، بازشو تهویه و منفذی باز شو کج

تاریخچه بازشو دوحالته

رومیان 100 سال بعد از میلاد مسیح در قرن 20 و درشهر اسکندریه توانستند بازشو کج را در پنجره ها ابداع کنند و هدف آن ها از این نوع بازشو این بود که هوای بیرون در داخل ساختمان و اتاق جریان داشته و تهویه گردد که در ابتدا این بازشو کج ، از قسمت پایین پنجره به طرف بیرون باز میشدکه در نوع خود فناوری جالب و خاصی تلقی میشد ولی یک سری ایراد داشت و آن هم وارد شدن حیوانات مانند گربه به داخل ساختمان و محوطه – ورود گردوغبار در موقع وزش باد – و عدم تهویه مناسب، چرا که هوای گرم و نامطبوع در قسمت بالاتر قرار میگیرد.

این معایب عامل شد تا فکر چاره کنند و قسمت کچ بازشو پنجره را در قسمت فوقانی و بالای پنجره تعبیه نمایند تا ایرادات قبلی را نداشته باشد و تهویه بهتر انجام شود و تبادل هوای سرد و گرم بهتر انجام شود.

با گسترش صنایع و بروز شدن صنایع درب و پنجره و تولید پروفیل های آلومینیوم اکونومیک و UPVC و شیشه های دوجداره فعالان این حوزه مدرن را در آن داشت تا از یراق آلات بازشو دو حالته در این صنایع استفاده کند و در هنگام تولید پروفیل های امکان مونتاژ یراق دو حالته بر روی پنجره را موثر ساختند.



tilt turn window



ویژگی های بازشو دو حالته

ویژگی این سیستم باز شدن بر روی دو محور افقی و عمودی است. یعنی در دو جهت متفاوت هم به صورت افقی و هم به صورت عمودی باز میشود جهت تهویه هوای ساختمان نیاز به باز کردن حالت افقی ندارد و میتوان حالت عمودی (کج) پنجره را باز کرد تا هوا جریان پیدا کند.

درزبندی و کیپ بودن بازشو دوحالته نسبت به تک حالته بدلیل این که یراق دوحالته دور تا دور لنگه پنجره جاگذاری میشود و حالت اسپانیولت دارد و از این نظر در مقابل جریان هوا و گردو غبار عایق تر میباشد.

در حالت عمودی فضای بیشتر اشغال نمیکند و موقع بازوبسته کردن اسیبی به پرده پشت پنجره نمیرساند.

نحوه کارد کرد بازشو دو حالته

دستگیره یراق بازشو دو حالته Tilt & Turn در سه جهت چرخش میکند و امکان بازوبسته کردن دو حالته را فراهم میکند.

چرخاندن دستگیره به سمت پایین ، پنجره قفل میشود.

چرخش دستگیره در وضعیت افقی ، پنجره در حالت معمولی یا همان تک حالت باز میشود (Turn).

بستن پنجره و چرخش دستگیره به طرف بالا ، لنگه پنجره از قاب خود خارج شده و کج میشود ، همان حالت دو حالته (Tilit).



یراق پنجره بازشو دو حالته



قطعات بازشو دوحالته

  • دستگیره مخصوص دو حالته در رنگ های سفید مشکی و انادایز نسبت به رنگ پروفیل
  • لولای بالا و پایین لنگه و فریم در رنگ های سفید مشکی و انادایز
  • قفل پشتی
  • قطعه ال شکله بالای لنگه
  • مکانیزم عرض و بازویی
  • اسپانیولت ارتفاع
  • قفل پایین لنگه و مقابل آن

شرکت های تولید کننده

سیستم یراق دو حالته بازشو جزو یراق آلات تولید و مونتاژ درب و پنجره آلومینوم اکونومیک ترمالبریک و UPVC میباشد که به دلیل خاص بودن یراق بایستی طبق اصول و استاندار فنی تولید و عرضه شود که در این راستا شرکت های همچون ROTO ، SIEGENIA ، GU  آلمان VORNE و KALE ترکیه و MASTER ایتالیا اقدام به تولید یراق دو حالته بازشو نموده اند.

تاریخچه شرکت روتو

Roto یکی از سازندگان برجسته فناوری درب و پنجره در سطح جهانی و همچنین تامین کننده برجسته فناوری انرژی خورشیدی و پنجره سقفی محسوب می شود که همانند بسیاری از شرکت های موفق ، پیشینه این شرکت با نام ویلهم فرانک شروع می شود او با ایده ها خود به مردی پیشگام تبدیل شد و بر این اساس نخستین تولید انبوه یراق آلات دوحالته را در سال 1935 عرضه نمود.

روتو از محل دفتر مرکزی خود واقع در اشتوتگارت آلمان و از یک کسب و کار تک شرکتی به گروه بین المللی تبدیل گردید شرکت Roto Aluvision امروزه یکی از معتبر ترین برند های اروپایی در بازار ایران و دنیاس که آب تولید عرضه یراق آلات درب و پنجره آلومینیوم و UPVC نقش بسیار پررنگی را ایفا می کند و از زمانی که پنجره های دوجداره درکشورمان رونق پیدا کرد برند روتو که یک شرکت اروپایی است به گوش می خورد.

شرکت روتو آلمان یک مجموعه تمام عیار در تولید یراق آلات درب و پنجره و دوحالته روتو بشمار می رود و هر گونه یراق آلات اعم از دستگیره تک زبانه روتو – سیستم دوحالته بازشو روتو – سیستم فولکس واگن – لیفت اند اسلاید روتو – یراق آلات کرتین وال – یراق آلات پنجره کشویی – بلبرینگ 120 و 200 کیلویی روتو – قفل اسپانیولت درب روتو – سیلندر 90 میلیمتر کلید خور – دستگیره درب پلاکی – دستگیره درب روتو- اسپانیولت روتو- و غیره را تولید و عرضه بازار می کند.

یراق دوحالته روتو این نوع بازشو نام های دیگری دارد که عبارت اند از دو جهت بازشو – بازشو مهندسی Tilt & Turn و دوحالته بازشو نام دارد و دلیل نامگذاری بدین معنی است که بازشو پنجره ما هم بصورت افقی می تواند باز شود و هم به صورت عمودی که فقط کافی است دستگیره دوحالته روتو را به حالت افقی چرخش دهیم تا پنجره باز شود و اگر دستگیره دوحالته روتو را به سمت بالا چرخش دهیم بازشو ما بصورت کج و عمودی باز می شود که صرفا جهت تهویه هوا کاربرد دارد.

انوع دوحالته روتو

شرکت روتو برای سیستم دو حالته آلومینیوم خود دو نوع دستگیره پنجره دارد که یک مدل آن Roto alu300 که دستگیره تک زبانه روتو نام دارد که از نظر زیبایی بسیار شکیل است و از لحاظ مقاومت مستحکم است که اکثرا از این مدل دستگیره در دوحالته روتو برای آلومینیوم استفاده میشود و یک مدل دیگر بنام Roto line540 است که تقریبا شبیه دستگیره پنجره UPVC می باشد و در دو مدل ساده و کلید خور وجود دارد.

شرکت روتو سه مدل دوحالته برای خود تعریف کرده که هر کدام قابلیت تحمل وزن خاصی را دارد.

پنجره دوحالته روتو 90 کیلوگرم زمانی می توانیم از این مدل استفاده کنیم که عرض بازشو از 400 الی 1600 میلمتر و ارتفاع بازشو از 520 الی 2400 میلیمتر باشد و برای اطمینان بیشتر از قطعه قفل پشتی دوحالته استفاده می کنیم این سیستم قابلیت تحمل وزن بازشو تا 90 کیلوگرم را دارا می باشد.

دوحالته روتو 130 کیلوگرم زمانی که بخواهیم عرض بازشو از 400 الی 1600 میلیمتر و ارتفاع بازشو از 520 تا 2400 میلیمتر باشد از این سیستم دوحالته روتو استفاده میکنیم که قابلیت تحمل 130 کیلوگرم وزن را دارا می باشد و برای اطمینان بیشتر بایستی از قطعه قفل پشتی دوحالته روتو استفاده کنیم.

دوحالته روتو 200 کیلو گرم این دو حالته یکی از ویژه تولیدات روتو می باشد که قابلیت تحمل 200 کیلوگرم پنجره را دارد و زمانی که بخواهیم عرض بازشو از 680 الی 1600 میلمتر باشد و ارتفاع بازشو از 520 الی 2400 میلیمتر باشد از این سیستم دوحالته روتو استفاده میکنیم که البته در این سیستم نیز نیاز به قفل پشتی روتو داریم.



iranalum



ایران آلوم

مجموعه ایران آلوم که فروشگاه تخصصی در فروش یراق آلات درب و پنجره میباشد اقدام به تهیه و توزیع تو حالته آلومینیوم و UPVC با بهترین کیفیت و مناسب ترین قیمت در سایت رسمی خود دارد.
